一種新型預制復合保溫外墻板，其結構主要由外葉墻板、保溫層、內葉墻板三個部分組成，三者通過連接件構成整體，其中連接件包括一個不銹鋼棒和兩個固定座。在澆筑外葉墻板時，不銹鋼棒的下端連同外固定座預埋在外葉墻板的混凝土中，且外固定座與外葉墻板中的鋼絲網節點掛接，不銹鋼棒中間部分貫穿保溫層，然后鋪設內葉墻板的鋼筋骨架，鋪設玩內葉墻板的鋼筋骨架后，將內固定座用螺母固定在不銹鋼棒的上端，然后澆筑內葉墻板時預埋在內葉墻板的混凝土中。外固定座和不銹鋼棒下端通過塞焊的方式連接在一起，內固定座和不銹鋼棒上端的螺紋連接并通過螺母固定。

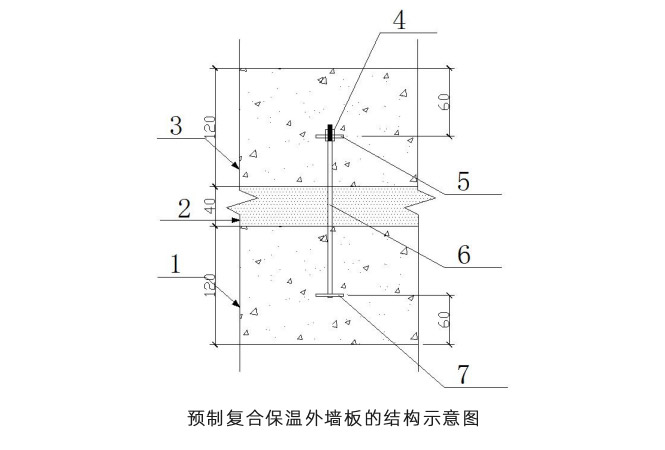

預制復合保溫外墻板的結構示意圖

其中，1.外葉墻板;2.保溫層;3.內葉墻板;4.螺母;5.內固定座;6.不銹鋼棒;7.外固定座。

通過在外葉墻板和內葉墻板中預埋固定座，使內葉墻板、保溫層、外葉墻板三者之間連接更加牢固可靠，增強了預制復合保溫外墻板結構的穩定性。連接件的主體采用不銹鋼棒，提高了連接件的抗拉強度，且不銹鋼連接件導熱率低，能有效提高墻體的保溫隔熱性能，同時，不銹鋼連接件耐久性好，抗腐蝕性好，連接件的使用壽命長。

一、 新型復合保溫外墻板還具有以下幾點優勢：

(1)工廠化生產的三明治墻板，工業化程度高，質量穩定，能夠精確地控制墻體的尺寸。

(2)無需再做墻體的其他保溫措施便可達到保溫隔熱的要求，并且保溫層和外飾面與結構同壽命。

(3)采用預制方式大大減少了現場作業人員的工作量，無外架施工的方式節約了腳手架搭建的建筑成本，符合綠色節能的發展要求。

二、 瑪納公司預制復合保溫外墻板生產線介紹

生產線采用成組立模成型技術(系瑪納公司原始技術創新成果),采用模塊化控制，實現新型PC大墻板的工業化生產，采用大立模加T型架的子母模技術(技術)極大的提高生產效率

三、 適用生產板材

外墻剪力墻板、雙皮墻板、復合保溫外墻板、立體板

四、 產能

按最大生產3.5m×6m剪力墻板算

三個循環：3.5×6×4塊/組=84㎡×6組×3循環×300天=453600㎡/年÷5=90000m³

四個循環：3.5×6×4塊/組=84㎡×6組×4循環×300天=604800㎡/年÷5=120000m³

五、 用工

攪拌1~2人。

澆筑1~2人。

出模養護1~2人。

出板清模拆裝邊模4~6人或6~8人。

六、 生產線特性

采用成組立模工藝，一次性成型，操作簡單方便。

采用六面模具成型，部品成型精度高，幾何尺寸準確。

可采用混凝土壓力澆筑，提高部品密實性。

采用“子母�！惫に�，縮短養護時間，提高周轉效率。

采用整體液壓抽芯技術，生產“板殼”更簡單。
