一、輕質(zhì)混凝土墻板尺寸規(guī)格設(shè)計(jì)要求

輕質(zhì)混凝土墻板的尺寸確定取決于多種因素，包括建筑立面設(shè)計(jì)、層高、結(jié)構(gòu)開(kāi)間和墻板的性能等。圍護(hù)墻板可靈活拆分，但必須要滿足以下要求。

1. 墻板必須可以與建筑的主體結(jié)構(gòu)緊密連接，這樣可以保證連接節(jié)點(diǎn)的力學(xué)性能，避免發(fā)生工程事故;

2. 墻板在劃分時(shí)應(yīng)盡可能地參照模數(shù)設(shè)計(jì)，減少尺寸規(guī)格的數(shù)量，這樣可以降低圍護(hù)墻板制造過(guò)程中模具的成本，提高圍護(hù)墻板的生產(chǎn)效率，并降低后期施工現(xiàn)場(chǎng)的管理成本;

3. 還要保證預(yù)制墻板的尺寸規(guī)格和重量可以滿足制造、運(yùn)輸和連接等要求。

按照建筑立面劃分來(lái)分類，圍護(hù)墻板有整間板、橫向板和豎向板三種。整間板是覆蓋一跨或一層樓高的板，連接節(jié)點(diǎn)一般設(shè)置在梁或樓板上;橫向板是沿水平方向劃分的板，連接節(jié)點(diǎn)可設(shè)置在柱子或樓板上;豎向板是沿豎直方向劃分的板，連接節(jié)點(diǎn)可設(shè)置在柱旁、樓板或梁上。

如果輕質(zhì)混凝土預(yù)制墻板直接作為建筑物的外表面，對(duì)于有外觀要求的裝配式建筑，在劃分墻板時(shí)要注意外觀的一致性和美觀性。如果在圍護(hù)墻板外額外設(shè)立裝飾層，則可根據(jù)墻板的制作和安裝成本等方面綜合考慮。

二、輕質(zhì)混凝土墻板常用的3種保溫材料

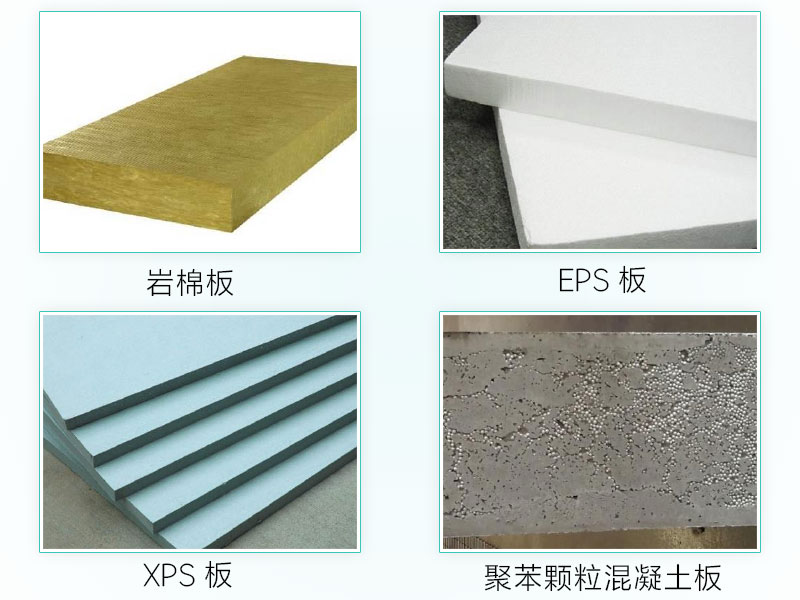

圍護(hù)墻板的保溫材料可選用巖棉、聚苯乙烯泡沫板和聚苯顆�；炷�土板等。

1. 巖棉

巖棉的容重一般為80-200kg/m³，導(dǎo)熱系數(shù)低于0.04W/(m·K)，防火等級(jí)為A級(jí),是很好的保溫材料。巖棉吸水，目前國(guó)內(nèi)市場(chǎng)中雖有憎水率達(dá)到98%的巖棉，但長(zhǎng)期使用后仍不可避免地會(huì)對(duì)輕質(zhì)混凝土圍護(hù)墻板的性能造成一定負(fù)面影響，比如會(huì)降低輕質(zhì)混凝土的耐久性等，且?guī)r棉煙塵嚴(yán)重，可能會(huì)導(dǎo)致相關(guān)人員患上塵肺等疾病，因此如果使用巖棉作為夾芯保溫材料，可使用彩鋼板等薄板來(lái)隔斷夾芯層和內(nèi)外葉板之間的聯(lián)系，以保證三明治墻板的長(zhǎng)期使用性能。

2. 聚苯乙烯泡沫板

聚苯乙烯泡沫板有膨脹性EPS板(苯板)和連續(xù)性擠出型XPS板(擠塑板)兩種。EPS板強(qiáng)度低，顆粒松散，拉結(jié)件和交叉鋼筋穿過(guò)時(shí)容易破損，且會(huì)形成熱橋，澆筑輕質(zhì)混凝土?xí)r也容易壓縮變形，因此不能在實(shí)際工程中使用。在裝配式建筑中，應(yīng)該使用XPS板，XPS板具有微細(xì)閉孔的結(jié)構(gòu)特點(diǎn)，具有極低的吸水性、良好的抗壓性、抗老化性和優(yōu)秀的保溫性能，導(dǎo)熱系數(shù)在0.035W/(m·K)左右，但XPS板為有機(jī)保溫材料，轟然性強(qiáng)，防火性能較差，因此在設(shè)計(jì)墻板時(shí)要注意XPS板不能暴露在空氣中。XPS板最常用的國(guó)家標(biāo)準(zhǔn)是GB/T10801.2-2002《絕熱用模塑聚苯乙烯泡沫塑料(XPS)》。

3. 聚苯顆粒

聚苯顆粒具有良好的保溫性能，聚苯顆�；炷�土主要由水泥、沙子、聚苯顆粒和一些添加劑混合而成，通過(guò)調(diào)節(jié)組成材料之間的比例可以得到不同容重(110-1500kg/m3)的聚苯顆�；炷�土，產(chǎn)品的力學(xué)性能和保溫性能也隨著容重的變化而變化。當(dāng)聚苯顆粒混凝土的容重低至110kg/m3時(shí)，導(dǎo)熱系數(shù)可達(dá)到0.046W/(m·K)，此時(shí)材料的防火等級(jí)為B級(jí)，可作為夾芯保溫材料。當(dāng)聚苯顆粒混凝土的容重為350kg/m3時(shí)，導(dǎo)熱系數(shù)為0.08W/(m·K)，此時(shí)防火等級(jí)為A2級(jí)，且具有良好的力學(xué)性能，可作為裝配式建筑外墻保溫材料。當(dāng)聚苯顆�；炷�土的容重為1200kg/m3時(shí)，材料的保溫性能較差，但具有良好的力學(xué)性能。
