陶粒輕質(zhì)混凝土墻板因具有輕質(zhì)、高強(qiáng)、防水、防火、隔音、隔熱、環(huán)保、施工方便等諸多優(yōu)點(diǎn)，在建筑工程領(lǐng)域很受歡迎，并正在推廣應(yīng)用。2009年出臺(tái)了GB/T23451-2009《建筑用輕質(zhì)隔墻條板》，有些省市還編制了相關(guān)的地方技術(shù)規(guī)程，如江蘇省發(fā)布了蘇JG/T044-2011《陶粒輕質(zhì)混凝土條板應(yīng)用技術(shù)規(guī)程》等。隨著生產(chǎn)技術(shù)的不斷完善和對(duì)建筑工程的質(zhì)量要求越來(lái)越高，2014年工業(yè)和信息化部又發(fā)布了JC/T2214-2014《鋼筋陶粒混凝土輕質(zhì)墻板》，與GB/T23451-2009相比，作了較大變動(dòng)，要求在墻板面層增加鋼絲網(wǎng)架，這樣可顯著提高了墻板的物理力學(xué)性能。但是，在墻板面層增加了鋼絲網(wǎng)架，必須要考慮到鋼絲的防銹蝕問(wèn)題，有一定的保護(hù)層厚度極為重要。

提高墻板耐久性措施的探討

提高墻板的耐久性，鋼絲的保護(hù)層厚度是一個(gè)不可忽視的重要問(wèn)題，可以從如下幾個(gè)方面看手。

1合理布設(shè)鋼絲網(wǎng)架，正確放置鋼絲網(wǎng)架并采用定位措施

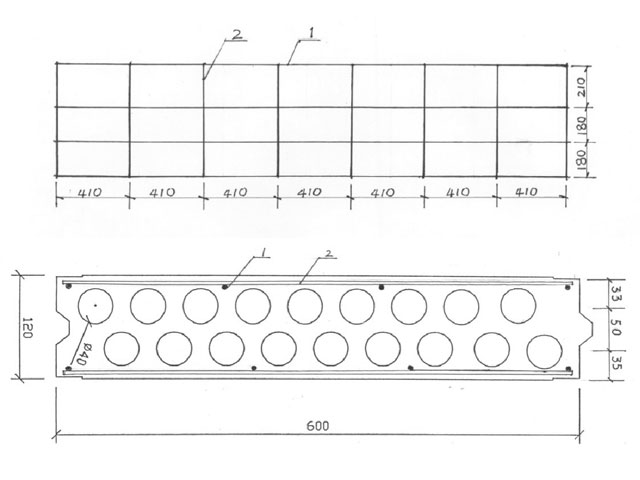

以我公司生產(chǎn)的厚度120mm板(寬度600mm，長(zhǎng)度2900mm)為例，鋼絲網(wǎng)用縱向鋼筋4根、橫向箍筋8根焊接而成。要正確設(shè)置縱向鋼筋的位置，4根縱向鋼絲不是等距離的，間距分別為210mm、180mm和180mm，使之盡量嵌于兩個(gè)圓形芯孔的中間位置附近，從而避開(kāi)芯孔邊緣面層的最薄端。這樣鋼絲的內(nèi)外保護(hù)層可以顯著增大，而對(duì)橫向箍筋的布設(shè)沒(méi)有限制，均勻布設(shè)即可。

鋼絲網(wǎng)的放置方法尤為重要，必須將縱向鋼筋位于墻板面層的內(nèi)側(cè)，而橫向箍筋位于外側(cè),因鋼絲網(wǎng)架的縱向間距不同，兩側(cè)鋼絲網(wǎng)架的放置上下順序也不同,即有左右之分,這是需要加以注意。

為了防止鋼絲網(wǎng)的偏移，在橫向箍筋外側(cè)(與橫向箍筋平行)，插入外徑10mm的金屬管或其他剛性較好的管材，以阻擋鋼絲網(wǎng)架的偏移，待輕質(zhì)陶�；炷�土澆注后再將插入的管材拔出。這樣可以便外層橫向箍筋的保護(hù)層厚度由原來(lái)的不足3.5mm增大到6mm。而內(nèi)側(cè)的縱向鋼筋由于嵌入二個(gè)圓形芯管中間，布設(shè)位置恰當(dāng)，保護(hù)層厚度要更大一些，這樣就增加了CO2的滲透阻力。應(yīng)該指出，墻板外層還有砂漿等涂層，具有更好的保護(hù)作用。

2 縮短墻板的貯存時(shí)間

在墻板的貯存期間，大氣中的CO2氣體隨時(shí)都會(huì)發(fā)生侵蝕作用，雖然這個(gè)過(guò)程比較緩慢，但是由于墻板鋼絲的保護(hù)層厚度較薄，產(chǎn)生的侵蝕作用顯然要比保護(hù)層厚度較大的鋼筋混凝土要大。因此，縮短墻板的貯存時(shí)間可以減弱碳化反應(yīng)的影響。因墻板安裝后要在層面涂抹砂漿及涂料，能起到很好的保護(hù)作用，就不用擔(dān)心了。JC/T2214-2014《鋼筋陶�；炷�土輕質(zhì)墻板》對(duì)墻板的貯存期作了如下規(guī)定：產(chǎn)品貯存超過(guò)6個(gè)月，在出廠或使用前應(yīng)進(jìn)行檢驗(yàn)，檢驗(yàn)合格后出廠或使用，也是考慮這種因素。我們建議，墻板要按計(jì)劃生產(chǎn)，盡量縮短貯存期限。

3 在輕骨料混凝土基料中摻加阻銹劑以保護(hù)鋼筋

摻加阻銹劑能起到較好的保護(hù)鋼筋的作用，如NaNO2類(lèi)等價(jià)格較低，效果也不錯(cuò)，可以考慮采用。

4 適當(dāng)增加墻板面層厚度

增加墻板面層厚度涉及到設(shè)計(jì)圖集的變更，如雙排芯孔的墻板，可以適當(dāng)縮小雙排芯孔的中心距離，將面層厚度增加幾個(gè)毫米，對(duì)鋼筋的保護(hù)作用也有很大幫助。

保護(hù)層厚度對(duì)鋼筋混凝土構(gòu)件的耐久性非常重要。根據(jù)鋼筋陶�；炷�土輕質(zhì)墻板的內(nèi)部結(jié)構(gòu)提出了鋼絲網(wǎng)架的最佳安置方式，以增加鋼絲的保護(hù)層厚度，這是最直接最簡(jiǎn)單最有效的一種手段。

此外，還可以采用縮短墻板的貯存期限、在輕質(zhì)混凝土基料中加入阻銹劑、縮短雙排芯孔中心間距以增加面層厚度等措施來(lái)改善墻板的耐久性能。
