輕型多孔墻板在建筑領域應用范圍越來越廣，成組立模的出現使輕型多孔墻板的生產從原始的手工制作變成機械化生產，大大降低勞動強度、提高工作效率和墻板質量。成組立模是一種以模腔成型為主體的板類成型設備，在成型過程中需要多種輔助設備配合使用。其中抽芯機便是在多孔墻板成型過程中完成穿、拔芯管功能以形成相應管孔的輔助設備。

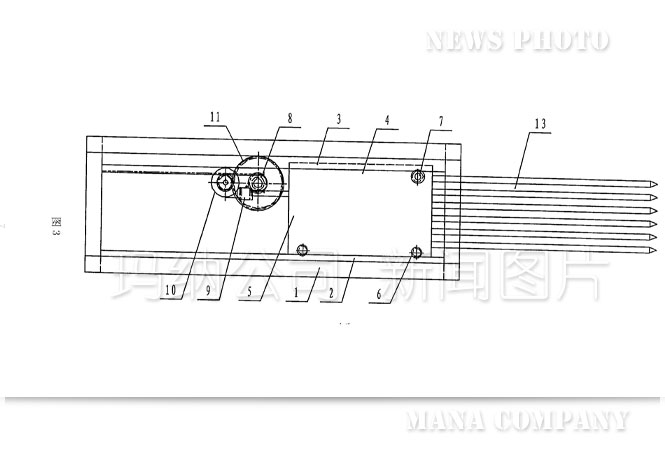

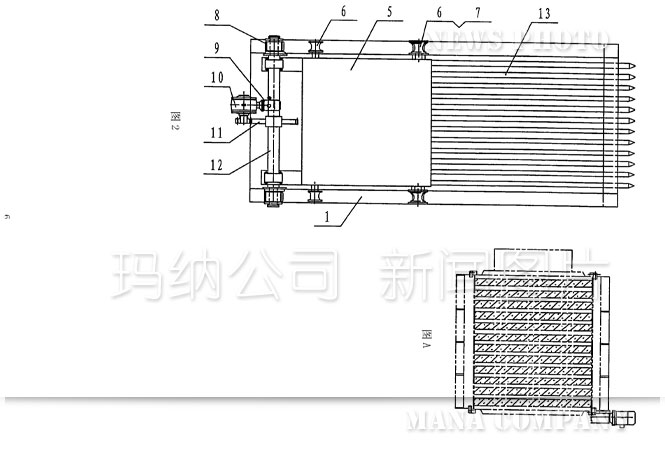

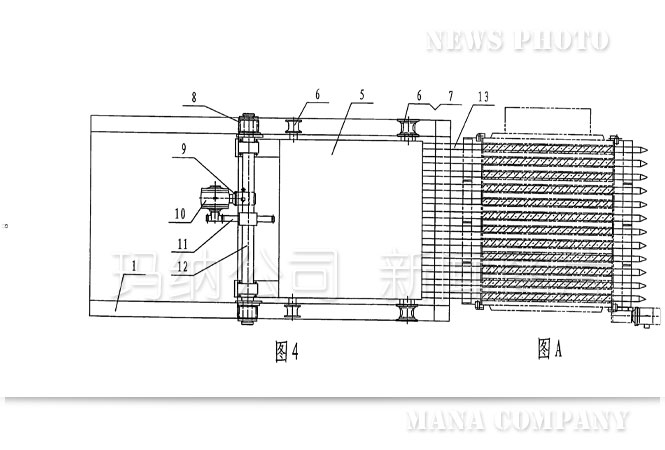

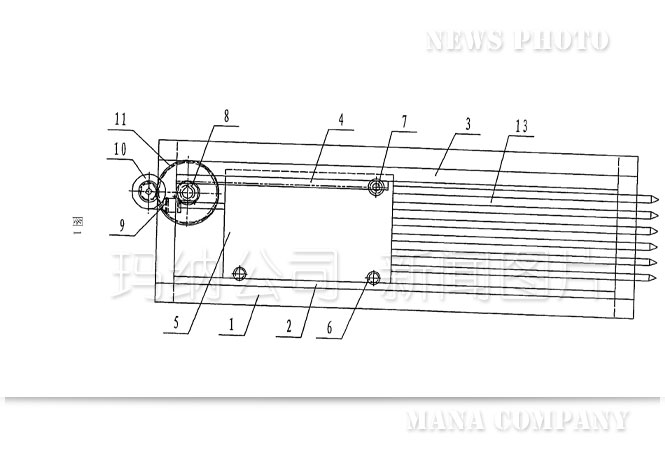

傳統的抽芯機結構(如圖1——圖4)：機架1上設置有下導軌2和上導軌3，在上導軌3的后半部分固定有齒條4，行走小車5上安裝的下滑輪6、上滑輪7、小齒輪8分別與下導軌2、上導軌3、齒條4接觸并能沿之前后移動，進而帶動行走小車5前端連接的芯管13一起向前或向后移動，即完成多孔墻板在成型過程中穿、拔芯管的功能。上述運動是由電機9、減速機10、大齒輪11、傳動軸12等組成的驅動系統帶動行走小車5上的小齒輪8與齒條4相嚙合來實現的。從上述結構可以看到傳統的抽芯機動力傳動部分是機械傳動：電機9轉動——減速機10調速、換向——大齒輪11轉動——傳動軸12轉動——小齒輪8轉動與齒條4嚙合——行走小車5和芯管13前后平移，運動轉換次數多、傳動結構復雜、傳動零件種類多，從設計、制作、使用、檢修都比較麻煩，而且對芯管位移量的定位也不太精確。

液壓抽芯機的優勢如下：

本實用新型的液壓抽芯機是以液壓缸作為動力傳動機構來取代傳統的機械傳動，可以大大減化傳動過程，即利用液壓缸的伸縮運動直接驅動行走小車及芯管的前、后平移，傳遞運動簡單、快捷，而且芯管的位移量與液壓缸的行程相同，便于操作和精確定位。
