預制型鋼桁架雙皮墻(簡稱預制雙皮墻)是從韓國引進的新型板類預制構件，其兩側為預制混凝土板，中部為型鋼桁架。采用預制雙皮墻可大幅減少現場工人數量，免去模架支、拆時間，降低垃圾排放，是一種綠色施工方式。

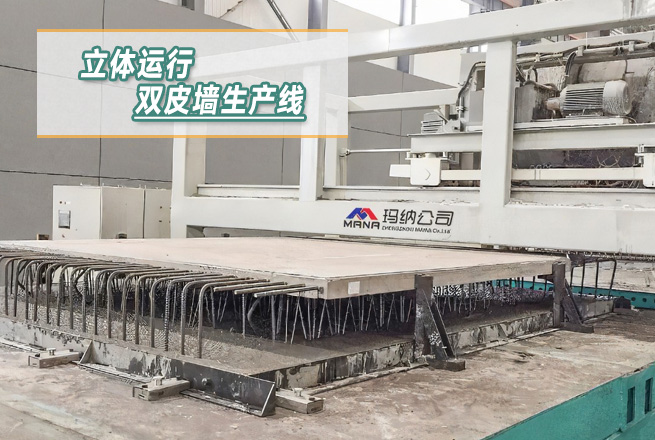

雙皮墻

一、預制雙皮墻具有如下特點：

1) 兩側的混凝土板與鋼桁架拉結為一體，具有更高的剛度和強度。

2) 預制混凝土板內側為粗糙面，并布置有一定間距的鋼筋桁架，其形式與桁架鋼筋混凝土疊合板相似，該構造措施可提高現澆混凝土和預制混凝土的粘結力。

3) 預制雙皮墻的受力鋼筋布置在預制混凝土板中，減少了施工現場的鋼筋綁扎作業。

4) 為滿足管線穿墻和支架固定等需求，預制雙皮墻在生產階段即設置了預留洞口并安裝預埋件，大幅提升現場的施工效率。

二、瑪納公司立體運行預制雙皮墻生產線簡介

MANA PC大板生產線已成為專業的預制部品生產平臺;此平臺以標準化、規模化的工藝制造，可生產出不同形式，不同品種，不同規格的預制部品。

此線可生產產品：疊合樓板，外墻剪力墻板，內墻板、雙皮墻板，“三明治”復合夾芯板等。

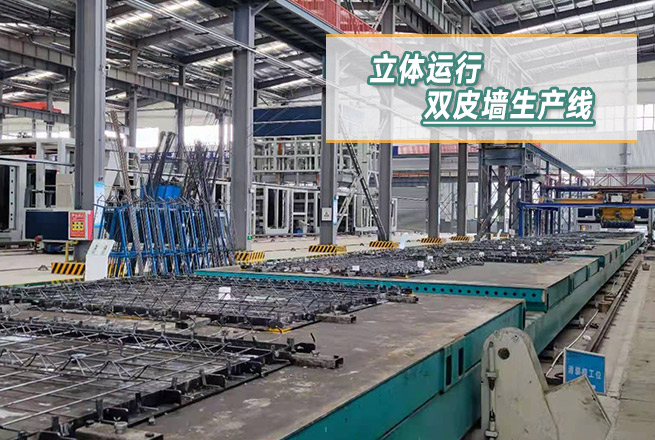

雙皮墻自動化生產線

三、生產線優勢：

與傳統PC大阪相比的特點在于集約式布置，立體運行。

1) 集約化生產，運行動作簡潔，運行效率高

2) 立體式養護，保證了高保溫、高節能、高環保

3) 邊模，端模突破性實現自動化安裝、拆離、運輸

四、主要設備：

1) 功能主機：清模機，劃線機，涂油機，邊模歸位機，端模歸位機，布料機，振動機，側翻機;

2) 運行主機：推移機，歸位機，轉運機等組成;

3) 成型主機：模臺，邊摸，端模。

五、雙皮墻制作工藝

預制雙皮墻構件生產的主要步驟可分為鋼構件加工和混凝土墻板生產。

1) 鋼構件加工包括埋件制作、鋼桁架加工和鋼筋網片加工等;

2) 混凝土墻板生產包括依次生產兩側的預制混凝土板，構件翻轉和養護等工序。

墻板養護完成后，進行構件脫模、吊運和存儲等工作的過程中，預制雙皮墻可能發生損壞，影響構件質量。為保證構件出廠時均為合格產品，應對構件逐個進行檢查，發現問題后及時整改，滿足質量要求后方可驗收。

六、結束語

以預制構件廠的工業化生產生產方式代替施工現場的手工勞動是提高建筑業勞動效率，提升建筑質量的重要手段是我國建筑業的發展方向。對我國裝配式建筑的推廣應用起到了積極的推動作用。
